igbt真空共晶炉

分享到:
来源:共晶炉制造商-邦企创源        发布时间:2021-02-20 12:06

  IGBT真空焊接炉具有热导率高、电阻小、传热快、可靠性强、粘接后剪切力大的优点,真空焊接炉适用于高频、大功率器件中芯片与基板、基板与管壳的互联。对于有较高散热要求的功率器件必须采用共晶焊接。真空回流焊是利用了共晶合金的特性来完成焊接工艺的。

igbt真空共晶炉
igbt真空共晶炉

  真空回流焊应用领域:IGBT模块、MEMS封装、大功率器件封装、光电器件封装、气密性封装等。

   igbt真空共晶炉设备简介:

  1、观察系统:腔体带可视窗口, 可实时观察焊接过程,

  2、加热系统:设备配置5/6套加热系统,同时在真空环境下进行工作。

  3、真空系统:设备配置直联高速旋片式真空泵,可快速实现炉腔达到0.1mbar高真空环境,最高真空度0.01mbar。

  4、冷却系统:设备采用水冷却系统,保证在高温真空环境下可以快速降温。

  5、软件系统:升降温可编程控制,可根据工艺设置升降温曲线,每条曲线都可自动生成,可编辑、修改、存储等。

  6、控制系统:软件模块化设计可独立设置工艺曲线、真空抽取、气氛、冷却等,并可合并生产工艺,实现一键操作。

  7、气氛系统:设备实现无助焊剂焊接,可充入H2、N2/H2混合气体、HCOOH、N2等还原或保护性气体,保证焊点无空洞。

  8、数据记录系统:具有不间断的实时监控和数据记录系统,软件曲线记录、温控曲线保存、工艺参数保存、设备参数记录、调用。

  9、保护系统:八项系统安全状态监控和安全保护设计(焊接件超温保护、整机温度安全保护、气压过低过高报警保护、水压保护、安全操作保护、焊接时冷却水路保护、液位保护、断电保护)。

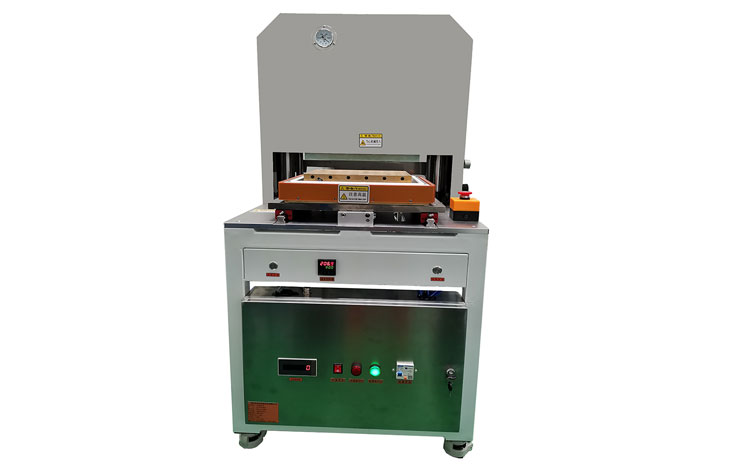

IGBT专用真空烧结炉
IGBT专用真空烧结炉

  真空烧结炉特点:

  1、高真空度:0.01MPA高真空,腔体真空度数值实时显示,并可控制和调节

  2、真空抽速,50 m³/h

  3、工艺腔体压力:0.1mbar

  4、加热板隔层承重,单层承重≥20公斤

  5、快速的降温速度:腔体中设立了独立的水冷和气体冷却装置,使被焊接器件实现快速降温。

  6、低空洞率的焊接质量:确保焊接之后,大面积焊盘实现3%以下的空洞率

  7、可满足金锡焊片、高铅焊料、无铅锡膏等材料的高温焊接要求和焊锡膏真空环境高质量焊接的技术要求。

  8、高产能:每层实际焊接面积为300*250mm,多层同时工作,实现器件大批量生产。

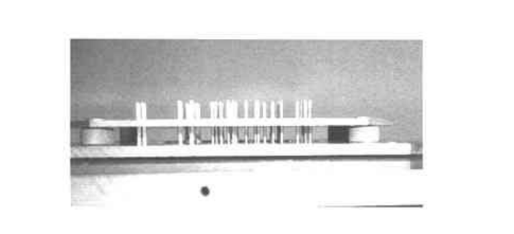

共晶加压装置
共晶加压装置

  现在对于电子产品市场来说,越来越多的技术革新,就需要相应的技术支持。比如说电脑中板卡虽然经过技术革新,但是如果焊接技术不稳定,那么对于电脑的整体来说,都是不可估量的损失。IGBT真空焊接炉这项技术应运而生,其焊接效果好并且十分稳定。下面就由小编我为大家浅谈一下真空焊接技术。

  共晶合金具有以下特性:

  (1) 比纯组元熔点低,简化了熔化工艺;

  (2) 共晶合金比纯金属有更好的流动性,在凝固中可防止阻碍液体流动的枝晶形成,从而改善了铸造性能;

  (3) 恒温转变无凝固温度范围减少了铸造缺陷,如偏聚和缩孔

  (4) 共晶凝固可获得多种形态,尤其是规则排列的层状或杆状共晶组织,可成优异性能的原位复合材料共晶是指在相对较低的温度下共晶焊料发生共晶物熔合的现象,共晶合金直接从固态变到液态,而不经过塑性阶段。其熔化温度称共晶温度。

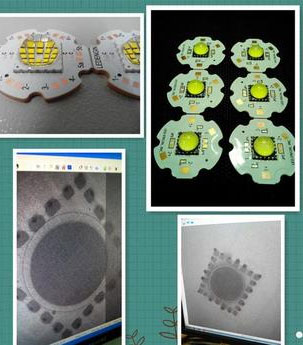

IGBT模块真空回流焊应用
IGBT模块真空回流焊应用

  真空焊接炉-深圳邦企创源科技厂家直销,10年专注真空焊接炉,IGBT真空焊接炉,真空热压机专业制造商,研发生产,厂家直销,是企业、研究院所、高校、航空航天等领域研发和生产的理想选择。品质保证,价格适中,型号齐全,质量好,欢迎来电详询
