fpc软板真空压合机

分享到:
来源:压合机制造商-邦企创源        发布时间:2020-11-11 23:05

  fpc软板真空压合机跟据光学组件的贴合工艺而研制,根本上消除了贴合时产生的气泡,反重力真空单元,防止薄膜在贴合工艺中出现拉伸、压痕牛顿环等功能性缺陷。适合玻璃基板与各种功能薄膜间的刚/柔性贴合及对膜间的刚/柔性贴合。还可以实现玻璃基板夹OCA(光学双面胶)对玻璃面板的硬对硬贴合。

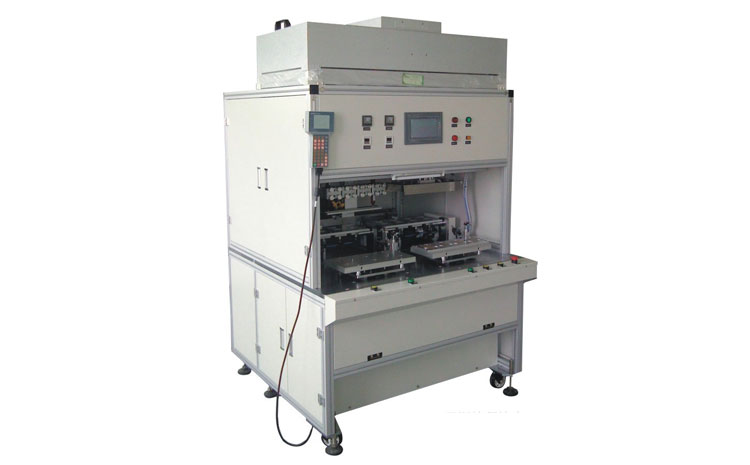

fpc真空压合机

fpc真空压合机

  fpc真空压合机产品功能特点介绍:

  采用CCD加监视器自动定位,精密度±0.01mm,可根据产品更改定位点,更换型号非常方便,特别适合小批量、多样化生产。配备CCD图像采集系统及四方向调节系统,可实现高速、精准对位,确保产品贴合良率。

  真空电气控制单元:

  1.先进之工业级计算机控制系统,以IFlX图控软件及WlN2O00作业系统为基础,编撰软件操作控制程序,于银幕上同时温控及纪录温度、压力、真空度、第三曲线及数据。

  2.人性化的操作模式,简单易学,5000组以上生产制程配方及记忆。液压系统精选台、美、欧、日之液压系统组件及泵浦,并采集体回路系统设计,确保液压系统操作之高稳定性及系统精度。

fpc真空压合机功能面板
fpc真空压合机功能面板

  压合机机械构造:

  1.压机钢构本体,依计算机精密结构计算,及受力变形分析,采高强度钢板焊接完成后,经完整之内应力消除,一体成行加工,确保机械持久性之重复精度。

  2.热板经过多道精密加工程序研磨完成后,单块热板平行度、平坦度皆在±0.015mm/m以内;温度公差在±1.5oC以内。

  3.活塞用白铣,研磨完成后,硬度在HRC50o~55o,耐磨不泄油,油封采用世界通用规格油封,方便保养及维修。

  4.真空系统真空装置采系统式设计可单抽一、二抽一或三抽一,减少抽真空时间,增进产品品质,而气液分离桶则有效滤除从真空舱抽出来之空气水份,增长真空泵浦寿命,并减少维修次数。

伺服真空压合机
伺服真空压合机

  加热及冷却单元:

  1.加热单元泵浦及另件,均选用世界等级之配件,冷却器内部采用不锈钢U型管设计,没有锈蚀穿孔及因冷缩热胀,而产生龟裂之公安危险,一体成型制作,美观不占空间。

  2.积多年之实际操作经验,及精确之互补计算,保证得到最安全及合适之加热及冷却效

双工位软板真空压合机
双工位软板真空压合机

  软板真空压合机技术参数:

  1,电源:AC220V,50Hz,2.2kW

  2,工作环境:10-60℃,40%--95%

  3,工作气压:0.4—0.7 Mpa

  4,压接时间:1~99s

  5,生产效率:25s/pcs

  6,机身尺寸:1600mm(L)×1100mm(W)×2200mm(H)

  7,重量:约 300 kg

fpc真空压合机外形尺寸
fpc真空压合机外形尺寸

  fpc真空压合机用途:

fpc真空压合机用途

  1.多层印刷电路板

  2.铜箔积层板

  3.铜箔树脂纤维板

  4.电木积层板
